Digitales Geländemodell aus Drohnendaten: Vom Laserscan zur belastbaren Planungsgrundlage

Ein digitales Geländemodell (DGM) gehört zu den wichtigsten Ergebnissen moderner Drohnenvermessungen. Es bildet die Geländeoberfläche dreidimensional ab und dient als Grundlage für zahlreiche weitere Planungs- und Vermessungsprodukte.

Die Qualität des Geländemodells ist deshalb entscheidend. Ungenauigkeiten oder falsch klassifizierte Bereiche können sich in nachgelagerte Auswertungen übertragen.

Ein gutes DGM entsteht jedoch nicht einfach durch das Drücken einer Taste. Entscheidend sind eine hochwertige Datenerfassung, eine fachgerechte Klassifizierung, eine sorgfältige Qualitätskontrolle und eine Aufbereitung, die zum späteren Einsatzzweck passt.

Dieser Beitrag zeigt, wie wir aus hochauflösenden Drohnen- und LiDAR-Daten eine zuverlässige Geländegrundlage erzeugen und worauf Auftraggeber bei der Bestellung achten sollten.

Aus einem hochwertigen DGM entstehen beispielsweise:

  • Höhenlinien
  • Längs- und Querprofile
  • Massen- und Volumenberechnungen
  • Böschungsanalysen
  • Entwässerungsplanungen
  • CAD-Bestandspläne
  • Planungsgrundlagen für Straßen-, Tief- und Infrastrukturbau
Senkrechtaufnahme aus der Drohne: Acker, Gehölzstreifen und eine Abbaukante mit Fahrspuren und Schotter.
GELÄNDEKante zwischen Acker, Bewuchs und Abbaufläche

DGM oder DOM – was ist der Unterschied?

Die beiden Begriffe werden häufig verwechselt.

Digitales Geländemodell – DGM

Das digitale Geländemodell beschreibt die tatsächliche Geländeoberfläche möglichst ohne darauf befindliche Objekte.

Vegetation, Gebäude, Fahrzeuge oder andere Aufbauten werden dafür aus dem Datensatz herausgefiltert.

Vereinfacht dargestellt zeigt das DGM also das Gelände, das unter Bäumen, Sträuchern und Bauwerken liegt.

Es wird insbesondere benötigt für:

  • Tiefbauplanung
  • Straßen- und Wegebau
  • Geländemodellierung
  • Entwässerungsplanung
  • Höhenlinien
  • Profile
  • Massenberechnungen
  • Baugruben und Aufschüttungen
  • Hochwasser- und Abflussanalysen

Digitales Oberflächenmodell – DOM

Das digitale Oberflächenmodell beschreibt dagegen die erfasste Oberfläche einschließlich der darauf befindlichen Objekte.

Dazu gehören beispielsweise:

  • Baumkronen
  • Gebäude
  • Fahrzeuge
  • technische Anlagen
  • Vegetation
  • sonstige oberirdische Strukturen

Ein DOM eignet sich unter anderem für:

  • Bestandsanalysen
  • Vegetationsauswertungen
  • Sichtbarkeitsanalysen
  • Gebäude- und Anlagenplanung
  • Höhenanalysen
  • 3D-Darstellungen

DGM und DOM entstehen häufig aus derselben Datengrundlage und ergänzen sich daher sehr gut.

Je nach Projekt stellen wir unseren Auftraggebern beide Modelle zur Verfügung. So steht neben der bereinigten Geländeoberfläche auch die vollständig erfasste Oberflächenstruktur für weitere Auswertungen bereit.

Wie entsteht ein digitales Geländemodell?

Ausgangspunkt ist eine möglichst vollständige und hochwertige Datenerfassung.

Gerade beim UAV-Laserscanning entstehen sehr große Punktwolken mit Millionen oder Milliarden einzelner 3D-Messpunkte.

Diese hohe Datenmenge ist kein Nachteil.

Im Gegenteil:

Je mehr relevante Messinformationen verfügbar sind, desto zuverlässiger können Gelände, Vegetation und Objekte voneinander unterschieden und komplexe Strukturen ausgewertet werden.

Unsere Aufgabe besteht anschließend darin, diesen Informationsbestand so aufzubereiten, dass daraus eine präzise und gleichzeitig einfach nutzbare Planungsgrundlage entsteht.

  • 1. Georeferenzierte und geprüfte Punktwolke

    Am Anfang steht die vollständig berechnete Punktwolke.

    Mehr lesen

    Dabei werden die Messdaten des Laserscanners mit der während des Fluges aufgezeichneten GNSS- und Inertialtrajektorie zusammengeführt.

    Anschließend erfolgt die Überführung in das benötigte Lage- und Höhensystem.

    Je nach Projekt kontrollieren wir die Daten zusätzlich über geodätisch eingemessene Kontroll- und Referenzpunkte.

    Damit ist sichergestellt, dass das Geländemodell später nicht nur geometrisch plausibel aussieht, sondern auch korrekt im geforderten Koordinatensystem liegt.

    Mehr zum grundsätzlichen Ablauf finden Sie in unserem Beitrag „LiDAR-Drohnenvermessung – Leitfaden 2026“.

  • 2. Bodenpunkte zuverlässig klassifizieren

    Der entscheidende Schritt für ein DGM ist die Trennung zwischen tatsächlichem Gelände und allen Objekten, die sich darauf befinden.

    Mehr lesen

    Die Punktwolke wird dafür klassifiziert.

    Ein LiDAR-System bietet hier einen wesentlichen Vorteil: Laserimpulse können insbesondere bei geeigneter Vegetationsstruktur zwischen Ästen und Blättern hindurch bis zum Boden gelangen.

    Ein einzelner Laserimpuls kann dabei mehrere Rücksignale erzeugen.

    Dadurch stehen neben Messpunkten aus der Vegetation häufig zusätzliche Punkte von tieferliegenden Strukturen und der Geländeoberfläche zur Verfügung.

    Gerade bei:

    • Wald
    • dichtem Bewuchs
    • Böschungen
    • Hochspannungstrassen
    • Bahnstrecken
    • Gewässerrandbereichen
    • schwer zugänglichem Gelände

    kann diese Eigenschaft einen erheblichen Vorteil gegenüber einer rein bildbasierten Vermessung bieten.

    Bei der Photogrammetrie wird dagegen grundsätzlich die aus den Bildern erkennbare Oberfläche rekonstruiert. Ist der Boden durch dichte Vegetation vollständig verdeckt, fehlen dort häufig direkte Informationen über die tatsächliche Geländeoberfläche.

  • 3. Automatische Klassifizierung und fachliche Kontrolle

    Moderne Software kann einen großen Teil der Bodenklassifizierung automatisiert durchführen.

    Mehr lesen

    Eine hochwertige Geländeauswertung endet jedoch nicht mit dem automatischen Filter.

    Gerade in komplexen Bereichen kontrollieren wir die Klassifizierung zusätzlich visuell und bearbeiten problematische Bereiche bei Bedarf manuell nach.

    Besondere Aufmerksamkeit benötigen beispielsweise:

    • Böschungsober- und -unterkanten
    • Gräben
    • Mauern
    • Stützwände
    • Bordsteine
    • Rampen
    • Bahnanlagen
    • dichter Unterbewuchs
    • Gebäudeanschlüsse
    • Geländesprünge

    Das Ziel besteht nicht darin, möglichst viele Punkte zu entfernen.

    Das Ziel besteht darin, genau die Punkte zu erhalten, die die tatsächliche Geländeoberfläche korrekt beschreiben.

Bruchkanten: Kleine Linien mit großer Wirkung

Eine hohe Punktdichte allein reicht nicht für jedes Geländemodell aus.

Besonders wichtig sind Bereiche, in denen sich die Geländeoberfläche abrupt verändert.

Dazu gehören beispielsweise:

  • Böschungsoberkanten
  • Böschungsunterkanten
  • Grabenränder
  • Bordsteine
  • Mauerkanten
  • Stützwände
  • Fahrbahnränder
  • Geländesprünge

Diese sogenannten Bruchkanten können zusätzlich vektoriell erfasst und als geometrische Zwangslinien in die Geländeoberfläche integriert werden.

Warum ist das wichtig?

Ein automatisches Interpolationsverfahren verbindet zunächst vorhandene Höheninformationen miteinander. Eine harte Geländekante muss dadurch nicht automatisch exakt dort verlaufen, wo sie tatsächlich liegt.

Das Ergebnis kann geometrisch geglättet wirken.

Bei einer Böschung kann sich beispielsweise die Oberkante geringfügig nach unten und die Unterkante nach oben verschieben. Für eine reine Übersicht fällt dies möglicherweise kaum auf.

Für:

  • Querprofile
  • Massenberechnungen
  • Straßenplanung
  • Entwässerung
  • Böschungsplanung
  • CAD-Bestandspläne

kann diese Abweichung jedoch entscheidend sein.

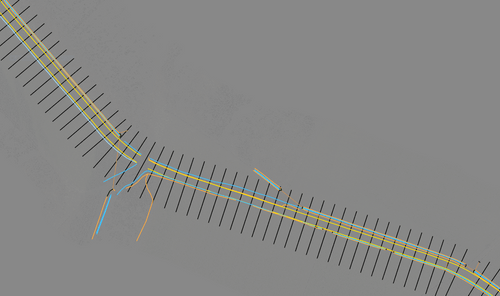

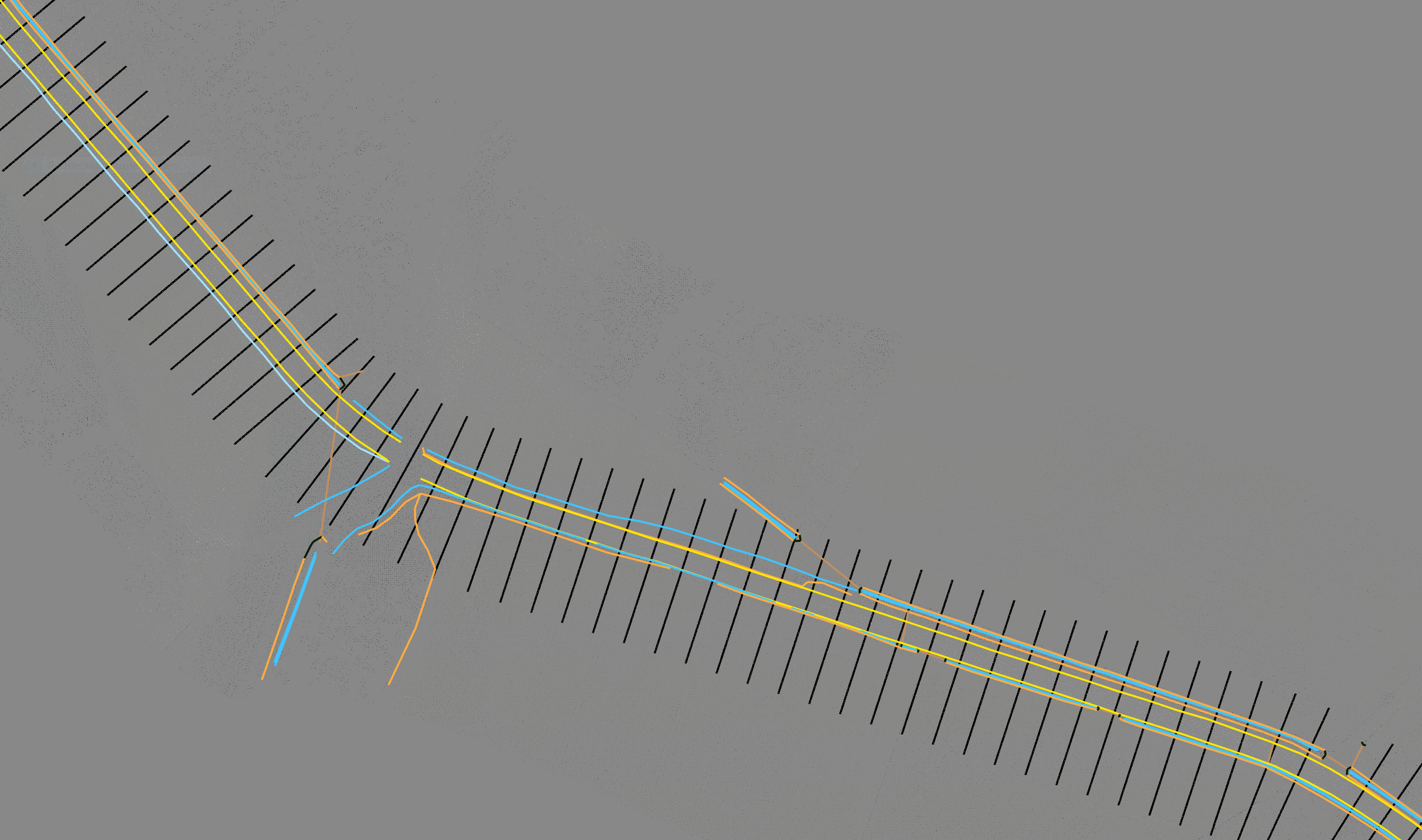

Draufsicht auf Gleisanlagen: schwarze Schwellen auf grauer Fläche, darüber vektorisierte Linien in Gelb, Blau und Orange.
ZWANGSLINIENVektorisierte Kanten über der gemessenen Fläche

Deshalb legen wir den Detaillierungsgrad der Bruchkantenerfassung projektspezifisch nach dem späteren Verwendungszweck fest.

Auf einer weitgehend ebenen Freifläche ist ein anderer Bearbeitungsumfang sinnvoll als bei einer Straße mit Entwässerungsgräben, Böschungen, Mauern und Stützwänden.

4. Aus Punkten wird eine Geländeoberfläche

Nach der Klassifizierung wird aus den Bodenpunkten eine zusammenhängende Geländeoberfläche erzeugt.

Dafür können beispielsweise:

  • Dreiecksnetze beziehungsweise TIN-Modelle
  • Rastermodelle
  • vektorielle Bruchkanten

miteinander kombiniert werden.

Die ursprüngliche hochauflösende Punktwolke bleibt dabei eine wichtige Ausgangs- und Kontrollgrundlage.

Aus demselben Datensatz können anschließend verschiedene Modelle für unterschiedliche Anforderungen erzeugt werden.

Rasterweite: Die passende Auflösung ist entscheidend

Bei rasterbasierten Geländemodellen wird für eine regelmäßige Matrix von Rasterzellen jeweils ein Höhenwert gespeichert.

Typische Rasterweiten können beispielsweise sein:

0,10 m

0,25 m

0,50 m

1,00 m

Welche Auflösung sinnvoll ist, hängt vom Projekt ab.

Ein kleinerer Rasterwert bedeutet nicht automatisch eine höhere Messgenauigkeit.

Die Rasterweite beschreibt zunächst lediglich die räumliche Auflösung des erzeugten Modells.

Entscheidend sind unter anderem:

  • die ursprüngliche Punktdichte
  • die Verteilung der Bodenpunkte
  • die Geländeform
  • die Vegetationsdichte
  • die Messgenauigkeit
  • der spätere Anwendungszweck

Ein sehr feines Raster kann sinnvoll sein, wenn kleine Geländeformen und Details erhalten bleiben müssen.

Für großräumige Übersichten oder bestimmte GIS-Auswertungen kann dagegen ein gröberes Modell deutlich effizienter sein.

Deshalb erzeugen wir bei Bedarf mehrere Auflösungsstufen aus derselben hochwertigen Datengrundlage.

So kann beispielsweise ein detailliertes DGM für die technische Planung bereitgestellt werden und zusätzlich eine reduzierte Variante für schnelle Visualisierungen oder GIS-Anwendungen.

Die hohe Ausgangsdatenmenge bleibt dabei ein Vorteil: Sie gibt uns die Möglichkeit, das Ergebnis später gezielt auf den jeweiligen Anwendungsfall anzupassen.

Große Datensätze sind eine Stärke, nicht ein Problem

Moderne LiDAR-Sensoren können sehr hohe Punktdichten erzeugen.

Dadurch entstehen teilweise große Datenmengen.

Das sollte Auftraggeber jedoch nicht abschrecken.

Eine umfangreiche Punktwolke bedeutet zunächst, dass uns mehr Messinformationen für Klassifizierung, Kontrolle und Auswertung zur Verfügung stehen.

Dadurch können beispielsweise:

  • kleine Geländestrukturen besser erkannt
  • Vegetation zuverlässiger vom Gelände getrennt
  • Bruchkanten präziser bestimmt
  • zusätzliche Objekte ausgewertet
  • spätere Sonderauswertungen durchgeführt

werden.

Der Kunde muss mit diesen großen Rohdaten nicht selbst umgehen.

Wir bereiten die Daten entsprechend dem späteren Arbeitsprozess auf. Wir stellen zusätzlich auf Wunsch eigene Datenviewer zur Verfügung, dass die Punktwolken ohne zusätzliche Software und in Echtzeit eingesehen werden können.

Je nach Projekt liefern wir beispielsweise:

  • vollständige klassifizierte Punktwolken
  • ausschließlich klassifizierte Bodenpunkte
  • DGM als GeoTIFF
  • DGM als CAD-Oberfläche
  • TIN-Modelle
  • Höhenlinien als DWG oder DXF
  • Bruchkanten
  • Längs- und Querprofile
  • Volumenberechnungen
  • CAD-Bestandspläne
Screenshot des Point Cloud Viewers: eingefärbte Punktwolke eines langgestreckten Siedlungsbands mit Häusern, Bäumen und Sportplatz am Gewässer.
DATENVIEWERPunktwolke im Browser, ohne zusätzliche Software

Große Datenmengen auf der Erfassungsseite und eine einfache Weiterverarbeitung beim Auftraggeber schließen sich daher nicht aus.

Unsere Aufgabe besteht darin, möglichst viele verwertbare Informationen zu erfassen und daraus genau die Datenprodukte zu liefern, mit denen der Kunde nahtlos weiterarbeiten kann.

5. Qualitätskontrolle des Geländemodells

Ein Geländemodell sollte nicht nur optisch plausibel sein.

Wir kontrollieren deshalb je nach Projekt mehrere Qualitätsmerkmale.

Dazu gehören unter anderem:

Kontrollpunkte

Unabhängig eingemessene Punkte können mit der erzeugten Geländeoberfläche verglichen werden.

Dadurch lässt sich die tatsächliche Höhenlage des Modells nachvollziehbar prüfen.

Kontrolle der Flugstreifen

Überlappende LiDAR-Flugstreifen werden auf geometrische Übereinstimmung kontrolliert.

Die Oberfläche sollte im Überlappungsbereich konsistent sein und keine systematischen Höhenversätze aufweisen.

Visuelle Prüfung

Schummerungen, Höhenfarbdarstellungen, Profile und die ursprüngliche Punktwolke helfen dabei, lokale Auffälligkeiten zu erkennen.

Plausibilitätsprüfung

Besondere Geländestrukturen werden gezielt geprüft.

Dazu gehören beispielsweise:

  • Gräben
  • Böschungen
  • Rampen
  • Straßen
  • Mauern
  • Geländeübergänge
  • Bereiche mit dichter Vegetation

Erst nach dieser Prüfung wird das Modell für die weitere Verwendung bereitgestellt.

Unser Workflow in der Praxis

Abhängig vom eingesetzten Sensorsystem und den Anforderungen des Projekts arbeiten wir mit mehreren spezialisierten Softwarelösungen.

Für die Trajektorienberechnung und hochgenaue Georeferenzierung kommen unter anderem die entsprechenden GNSS-/INS- und Sensor-Workflows zum Einsatz.

Bei der Bearbeitung von LiDAR-Daten verwenden wir unter anderem:

  • RIEGL-Softwarelösungen für entsprechende RIEGL-Sensorsysteme
  • LP360
  • LiDAR360
  • BricsCAD
  • Autodesk Civil 3D

Die Software übernimmt einen größeren Teil der automatisierten Datenverarbeitung.

Die entscheidende Qualitätskontrolle bleibt jedoch eine vermessungstechnische Aufgabe.

Automatische Filter, Punktdichte und leistungsfähige Software ersetzen nicht die fachliche Beurteilung der erzeugten Geländeoberfläche.

Deshalb kombinieren wir hochauflösende Sensorik, geodätische Kontrollmessungen, automatisierte Verfahren und manuelle Qualitätsprüfung.

Mitarbeiterin hält einen RIEGL-Laserscanner in den Händen, im Hintergrund eine Wiese und ein Fahrzeug.
SENSORIKRIEGL-Laserscanner vor dem Einsatz

Die Bearbeitungsdauer richtet sich dabei nach dem Projekt und insbesondere nach:

  • Fläche und Länge des Aufnahmegebietes
  • Punktdichte
  • Vegetation
  • Geländekomplexität
  • erforderlichen Objektklassen
  • Umfang der Bruchkantenerfassung
  • gewünschten Abgabeprodukten

Ein weitgehend ebenes Gelände kann daher wesentlich schneller verarbeitet werden als ein stark bewachsener Infrastrukturkorridor mit zahlreichen Böschungen, Gräben und Bauwerken.

Typische Herausforderungen bei Geländemodellen

Auch bei modernen Auswerteverfahren gibt es Bereiche, die besondere Aufmerksamkeit benötigen.

Gerade hier zeigt sich die Qualität der fachlichen Aufbereitung.

Vegetation fälschlicherweise als Boden klassifiziert

Wird niedrige Vegetation irrtümlich als Gelände eingestuft, kann die Geländeoberfläche lokal zu hoch liegen.

Mehr lesen

In einer Schummerung zeigt sich dies häufig durch unruhige oder ungewöhnlich strukturierte Flächen.

Die Kombination aus hoher LiDAR-Punktdichte, Mehrfachechos und fachlicher Kontrolle hilft dabei, solche Bereiche zuverlässig zu erkennen.

Tatsächliche Geländeformen werden herausgefiltert

Auch das Gegenteil ist möglich.

Mehr lesen

Eine kleine Böschung, Rampe oder Aufschüttung darf nicht automatisch als störendes Objekt entfernt werden, nur weil sie sich deutlich von ihrer Umgebung abhebt.

Deshalb wird bei anspruchsvollen Projekten nicht ausschließlich auf automatische Filter vertraut.

Abweichungen zwischen Flugstreifen

Überlappende Flugstreifen sollten dieselbe Geländeoberfläche geometrisch deckungsgleich darstellen.

Mehr lesen

Systematische Unterschiede werden deshalb bereits während der Aufbereitung der Punktwolke untersucht und korrigiert.

Ein nachträgliches einfaches Glätten des Geländemodells wäre hier keine fachgerechte Lösung.

Bereiche mit wenigen Bodenpunkten

Extrem dichter Bewuchs kann dazu führen, dass nur wenige Laserimpulse tatsächlich den Boden erreichen.

Mehr lesen

Eine hohe Ausgangspunktdichte ist gerade in solchen Bereichen besonders wertvoll, weil sie die Wahrscheinlichkeit erhöht, verwertbare Bodeninformationen zu erfassen.

Sind dennoch Bereiche ohne ausreichende Bodenpunkte vorhanden, muss die Geländeoberfläche dort interpoliert werden.

Solche Situationen berücksichtigen wir bei der Auswertung und Qualitätsbeurteilung des Modells.

Gewässer

Wasserflächen stellen für klassische topografische LiDAR-Systeme eine besondere Messsituation dar.

Mehr lesen

Abhängig von Wellenlänge, Auftreffwinkel, Wasseroberfläche und Sensorsystem können nur wenige oder keine zuverlässigen Messpunkte zurückkommen.

Ein topografischer UAV-Laserscanner ist deshalb grundsätzlich nicht mit einem bathymetrischen System zur Vermessung des Gewässergrundes gleichzusetzen.

Gewässerbereiche werden daher projektspezifisch betrachtet und bei Bedarf durch geeignete zusätzliche Vermessungsverfahren ergänzt.

Falsches Höhensystem

Auch eine geometrisch hochwertige Punktwolke kann für die Planung ungeeignet sein, wenn das falsche Höhenbezugssystem verwendet wird.

Mehr lesen

In Deutschland muss beispielsweise zwischen ellipsoidischen GNSS-Höhen und amtlichen Gebrauchshöhen wie DHHN2016 unterschieden werden.

Die Differenz kann regional mehrere zehn Meter betragen.

Deshalb definieren und kontrollieren wir bei der Projektbearbeitung sowohl das Lage- als auch das Höhensystem.

So lassen sich die gelieferten Daten direkt mit vorhandenen Planungs-, Vermessungs- oder GIS-Daten kombinieren.

Woran erkennt man ein gutes DGM?

Ein hochwertiges Geländemodell zeichnet sich nicht allein durch eine kleine Rasterweite aus.

Wichtiger sind:

  • korrekte Georeferenzierung
  • zuverlässige Bodenklassifizierung
  • nachvollziehbare Höhenlage
  • saubere Geländeübergänge
  • korrekte Abbildung relevanter Bruchkanten
  • keine systematischen Streifenversätze
  • möglichst wenige Artefakte
  • sinnvoller Umgang mit Bereichen ohne Messinformation
  • eine zum Verwendungszweck passende Auflösung

Ein sehr fein aufgelöstes Modell mit fehlerhafter Klassifizierung ist weniger wertvoll als ein fachgerecht aufbereitetes Modell mit passender Rasterweite.

Wie lässt sich ein geliefertes Geländemodell prüfen?

Auch Auftraggeber können einige grundlegende Kontrollen durchführen.

Schummerung betrachten

Eine sogenannte Hillshade- oder Schummerungsdarstellung macht selbst kleine Höhenunterschiede sichtbar.

Streifen, lokale Erhebungen oder ungewöhnliche Artefakte lassen sich dadurch häufig schnell erkennen.

Höhenlinien erzeugen

Aus dem Geländemodell erzeugte Höhenlinien sind ebenfalls ein gutes Prüfmittel.

In eigentlich ebenen oder gleichmäßig geneigten Bereichen sollten die Linien ruhig und nachvollziehbar verlaufen.

Starke unregelmäßige Schwankungen können auf Restvegetation oder Rauschen hindeuten.

Profile durch markante Geländeformen legen

Querprofile über:

  • Böschungen
  • Straßen
  • Gräben
  • Rampen

zeigen sehr deutlich, wie gut die tatsächliche Geländegeometrie wiedergegeben wird.

DGM und DOM vergleichen

Auch der Vergleich zwischen Gelände- und Oberflächenmodell liefert wertvolle Informationen.

Dort, wo Vegetation oder Gebäude vorhanden sind, sollten sich beide Modelle erwartungsgemäß unterscheiden.

Für die detaillierte Qualitätsbewertung greifen wir zusätzlich auf die ursprüngliche 3D-Punktwolke und geodätische Kontrollinformationen zurück.

Welches Geländemodell benötigt mein Projekt?

Es gibt nicht das eine DGM, das für alle Anwendungen optimal ist.

Ein Modell für eine großräumige Hochwasserbetrachtung stellt andere Anforderungen als ein Modell für:

  • Straßenbau
  • Bahnplanung
  • Deponievermessung
  • Bauabrechnung
  • Leitungsplanung
  • Böschungsmodellierung
  • Volumenberechnung

Deshalb sollte die Datenstruktur immer vom späteren Einsatzzweck abgeleitet werden.

Unsere Auftraggeber müssen diese technischen Parameter nicht zwingend selbst vorgeben.

Wenn Sie uns sagen, was Sie mit den Daten planen und in welcher Software weitergearbeitet wird, definieren wir daraus die geeignete Punktdichte, Rasterweite, Klassifizierung und die benötigten Abgabeformate.

Was sollte bei einer DGM-Beauftragung festgelegt werden?

Zu einer eindeutigen Leistungsbeschreibung gehören insbesondere:

  • Koordinatensystem in Lage und Höhe
  • gewünschter Modelltyp
  • Rasterweite beziehungsweise erforderlicher Detaillierungsgrad
  • Anforderungen an Bruchkanten
  • relevante Gelände- und Projektbereiche
  • gewünschtes Ausgabeformat
  • Anforderungen an Bereiche mit geringer oder fehlender Bodeninformation
  • benötigte Folgeprodukte

Dazu können beispielsweise gehören:

  • GeoTIFF
  • LAS / LAZ
  • DWG / DXF
  • TIN
  • Höhenlinien
  • Profile
  • Bruchkanten
  • Volumenberechnungen

Unsere Empfehlung lautet deshalb nicht, möglichst viele technische Parameter selbst festzulegen.

Entscheidend ist, den späteren Anwendungsfall eindeutig zu beschreiben.

Daraus kann eine technisch sinnvolle und wirtschaftliche Datenlieferung entwickelt werden.

Vom hochauflösenden Laserscan zur direkt nutzbaren Planung

Die Qualität einer Drohnenvermessung zeigt sich nicht allein daran, wie viele Punkte ein Sensor erzeugt.

Entscheidend ist, was daraus entsteht.

Wir verbinden hochauflösende LiDAR-Daten mit geodätischer Kontrolle und einer projektspezifischen Auswertung.

Dadurch entsteht aus einem sehr umfangreichen 3D-Datensatz beispielsweise eine direkt nutzbare Kombination aus:

Punktwolke + DGM + Höhenlinien + Bruchkanten + Profilen + CAD-Bestandsplan.

Der Auftraggeber erhält damit nicht einfach große Rohdaten, sondern eine Datenstruktur, die auf seinen Planungsprozess abgestimmt ist.

Weitere Informationen finden Sie unter:

  • Datenauswertung
  • Drohnen-Laserscanning
  • Was ist LiDAR?
  • Drohnenvermessung und Genauigkeiten
  • LiDAR-Waldvermessung
  • LiDAR Mapping Kreisstraße
  • Autobahn A8 – Drohnenbefliegung

Weitere Fachbeiträge befinden sich in Vorbereitung:

  • LiDAR-Drohnenvermessung – Leitfaden 2026
  • Punktwolken verstehen
  • Volumenberechnung mit Drohne und LiDAR
  • Drohnenvermessung für Tiefbau und Straßenbau

Sie haben bereits ein Geländemodell oder eine Punktwolke?

Auch vorhandene Daten können wir prüfen und weiterverarbeiten.

Wir analysieren auch Fremddaten, beurteilen deren Verwendbarkeit und erstellen daraus je nach Ausgangsqualität beispielsweise Geländemodelle, Profile, Bruchkanten, Volumenberechnungen oder CAD-Bestandspläne.

Kontaktieren Sie uns und beschreiben Sie uns kurz Ihren Anwendungsfall. Wir zeigen Ihnen, welche Datengrundlage für die weitere Planung sinnvoll ist.
